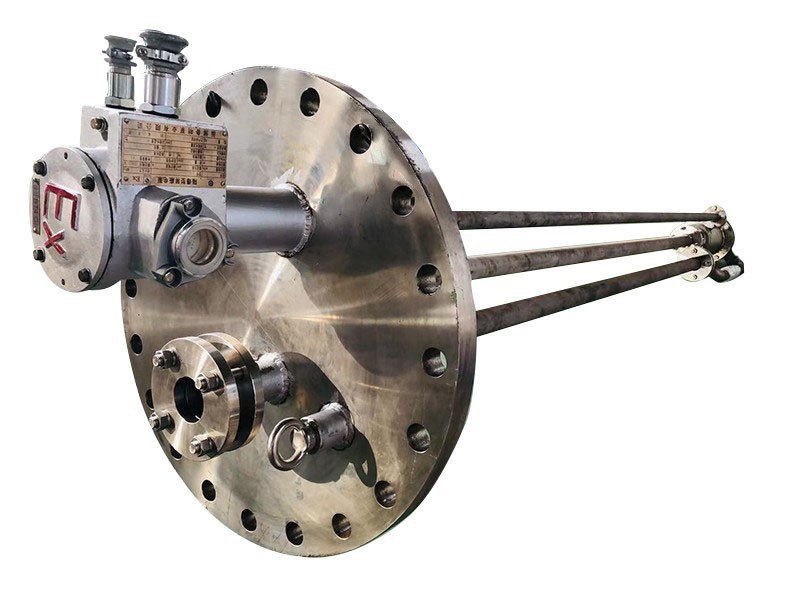

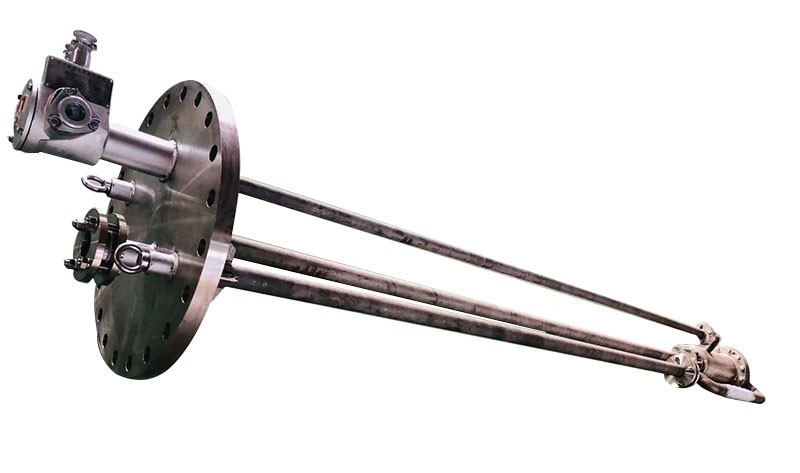

在高度危險的無水氟化氫介質處理過程中，無水氟化氫液下泵與管道共同構成了物料的“生命線”。選擇一款合適的無水氟化氫液下泵至關重要，但若其連接的管道系統設計不當，整個輸送流程的安全性與可靠性便會功虧一簣。
　　一、核心原則
　　在為無水氟化氫液下泵配置管道時，須遵循三個核心原則：
　　1.耐腐蝕性：管道須與無水氟化氫液下泵的過流部件具備同等的抗AHF腐蝕能力。
　　2.密封性：整個管道系統須實現零泄漏，杜絕任何“跑、冒、滴、漏”。
　　3.操作的便捷與安全性：管道設計應便于維護、吹掃和檢修，大限度降低人員風險。
　　二、管道材質的選擇
　　對于無水氟化氫，蒙乃爾合金是經過數十年工業實踐驗證的管道材料選擇。
　　為何是蒙乃爾？蒙乃爾是一種鎳銅合金，其在無水氟化氫環境中，無論是干燥氣體還是液體，都能表面形成一層致密、穩定的氟化鎳保護膜。這層膜能有效阻止腐蝕的進一步深入，提供長期保護。
　　與其他材料對比：
　　1.碳鋼：會與AHF發生劇烈反應，迅速被腐蝕穿孔，禁止使用。
　　2.不銹鋼（如304、316）：在含水氟化氫中尚可，但在無水的環境下，其保護性氧化膜無法穩定存在，會導致迅速腐蝕失效。
　　3.塑料管道：雖然耐腐蝕，但機械強度、承壓能力和抗滲透性往往難以滿足主工藝管道的要求，多用于輔助系統。

　　連接無水氟化氫液下泵的進出口主管道、閥門、管件，須全部采用蒙乃爾合金材質，以確保與無水氟化氫液下泵本身具有同等的壽命和安全性。

　　三、管道配置與關鍵附件
　　泵的出口并非管道的終點，而是一個安全系統的起點。典型的管道配置包括：
　　1.出口主管道：
　　將AHF輸送至目標儲罐、反應器或槽車。管徑需與無水氟化氫液下泵的出口口徑匹配，并保證流速在安全合理范圍內，減少靜電積聚和壓力損失。
　　2.重要性：這是保障泵安全啟動和運行的關鍵管道。
　　3.作用：在泵啟動前或停機后，通過回流管道將AHF引回源儲罐，實現對無水氟化氫液下泵體和管道的預冷、排氣或排空，避免汽蝕和壓力沖擊，確保平穩運行。
　　4.吹掃與排空管道：
　　用于維護和停車，是生命安全的保障。連接氮氣吹掃系統。在需要檢修泵或管道時，通過此管道通入惰性氣體，將系統內的殘余AHF吹掃至中和處理系統，確保維修人員的安全。
　　5.儀表連接管道：

　　為壓力表、壓力變送器、溫度計等提供接口，用于監控泵的運行狀態。這些分支小管同樣需采用蒙乃爾材質。

　　四、連接方式
　　為確保密封性，管道連接方式的選擇至關重要：
　　1.焊接連接：
　　首要選擇方案。對蒙乃爾管道采用氬弧焊，能提供一個無泄漏的連接點。它大限度地減少了潛在的泄漏源，可靠性較高。適用于所有固定的、不需要拆卸的管道。
　　2.法蘭連接：
　　必要但需謹慎使用。在需要拆卸的部位，須使用法蘭。法蘭材質同樣為蒙乃爾。密封面形式宜采用凸面或環連接面，并配合使用蒙乃爾金屬纏繞墊片或特氟龍墊片，以確保在AHF環境下的密封長效性。
　　為無水氟化氫液下泵配置管道，絕非簡單的“管道連接”，而是構建一個以蒙乃爾合金為核心材質，以全焊接為主要連接方式，并集成回流、吹掃等安全功能的完整、封閉、無泄漏的系統。
　　這個管道系統與無水氟化氫液下泵本身一樣，都是本質安全設計的體現。它不僅是輸送物料的通道，更是一道堅固的安全屏障，確保那腐蝕性與毒性的“化工之魔”，能夠在其金屬的“血管”中，被安全、馴服地引導至目的地。在選擇同時，就須以同等甚至更高的標準來設計和建造其管道系統，方能實現真正意義上的萬無一失。
